圓錐式破碎機

排料口寬度：3-60㎜

生產能力：12-700t/h

應用范圍： 建筑石料破碎、金屬礦石破碎、水泥、道路建設、化工能源等領域。

適用物料： 鐵礦石、有色金屬礦石、花崗巖、石灰巖、石英巖、沙巖、鵝卵石等。

聯系我們在線咨詢

產品介紹

圓錐破碎機是在吸收國外先進破碎設備技術基礎上，適應國內礦山尤其是砂石料市場而改進的一款硬巖破碎設備，優化襯板和內腔結構，作業效率更高。

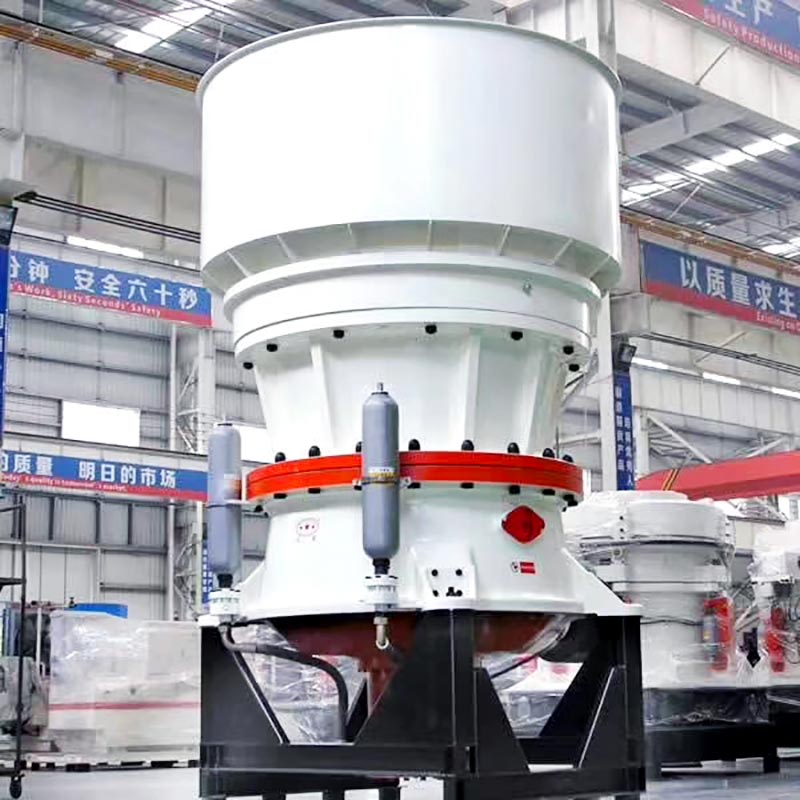

圓錐破碎機

主要特點

1. 無需填膠，更換襯板更方便安全

2. 破碎腔型優化設計，提高了襯板的利用率

3. 重型主機架設備，堅固耐用

4. 有效的過載保護

5. 結構簡便，可靠性高

工作原理

圓錐破碎機工作時，電機通過電動機、皮帶、皮帶輪帶動小錐齒輪的轉動，小錐齒輪帶動大錐齒輪的轉動，從而使偏心套旋轉。此時，裝在偏心套里面的主軸帶動動錐體隨著偏心套的轉動不斷旋轉擺動，以實現對物料的連續擠壓破碎，達到最終破碎物料的目的。當出現異物通過破碎腔或因某種原因機器超載時，液壓保險系統會自動降低主軸以保護破碎機，等異物排出后再自動恢復原始設置，從而提供過載保護。

使用注意事項

以下因素會降低破碎能力：

1. 被破碎物料中含有粘性物質

2. 給料中小于排礦扣的細粒級物料超過10%

3. 物料濕度過大

4. 給料級配不合適

5. 給料沿破碎腔四周分布不均

6. 無法控制給料（滿腔給料下產量更大）

7. 物料過硬或過軟

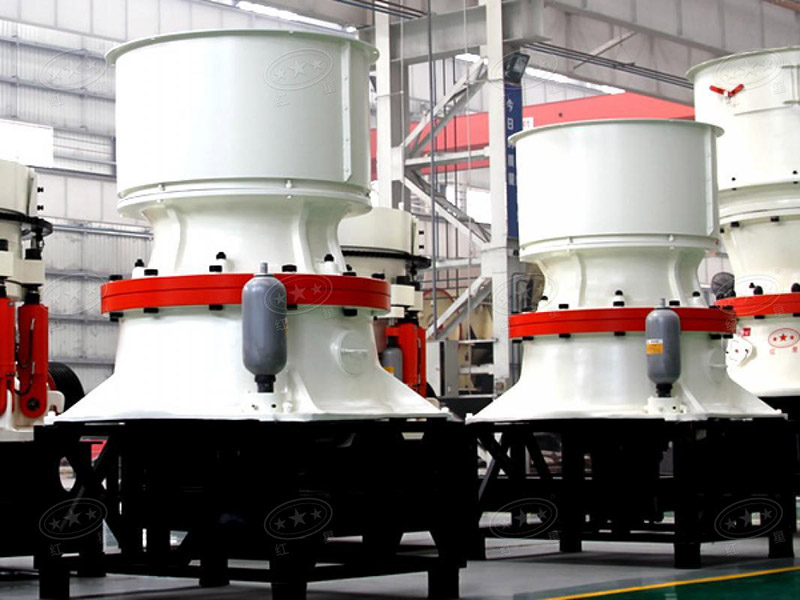

產品實拍

圓錐破碎機

產品參數

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量（t）	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

規格	最大給料尺寸 (mm)	處理能力 (t/h)
Φ600	65	40
Φ600	35	12-23
Φ900	115	50-90
	60	20-65
	50	15-50
Φ1200	145	110-168
	100	42-135
	50	18-105
Φ1750	215	180-360
	185	80-210
	85	60-180
Φ2200	300	420-700
	230	130-410
	100	80-200
